Полупроводниковая пластина начинается не с микросхемы, а с кристалла без хаотичных границ зёрен. Его выращивают так, чтобы атомная структура материала продолжалась на большой длине, а примеси и дефекты оставались под контролем. Выбор установки зависит от вещества: кремний, арсенид галлия и карбид кремния плавятся и испаряются по-разному. Поэтому ниже не пять вариантов одной печи, а пять подходов, каждый из которых полезен для своего семейства материалов.
| Место | Метод | Типичный материал или задача |
|---|---|---|
| 5 | Метод Бриджмена | Направленная кристаллизация соединений в ампуле |
| 4 | Вертикальное градиентное замораживание | Кристаллы соединений вроде GaAs и InP |
| 3 | Физический перенос из паровой фазы | Карбид кремния и другие тугоплавкие материалы |
| 2 | Метод плавающей зоны | Кремний высокой чистоты без тигля |
| 1 | Метод Чохральского | Крупные кремниевые слитки для пластин |

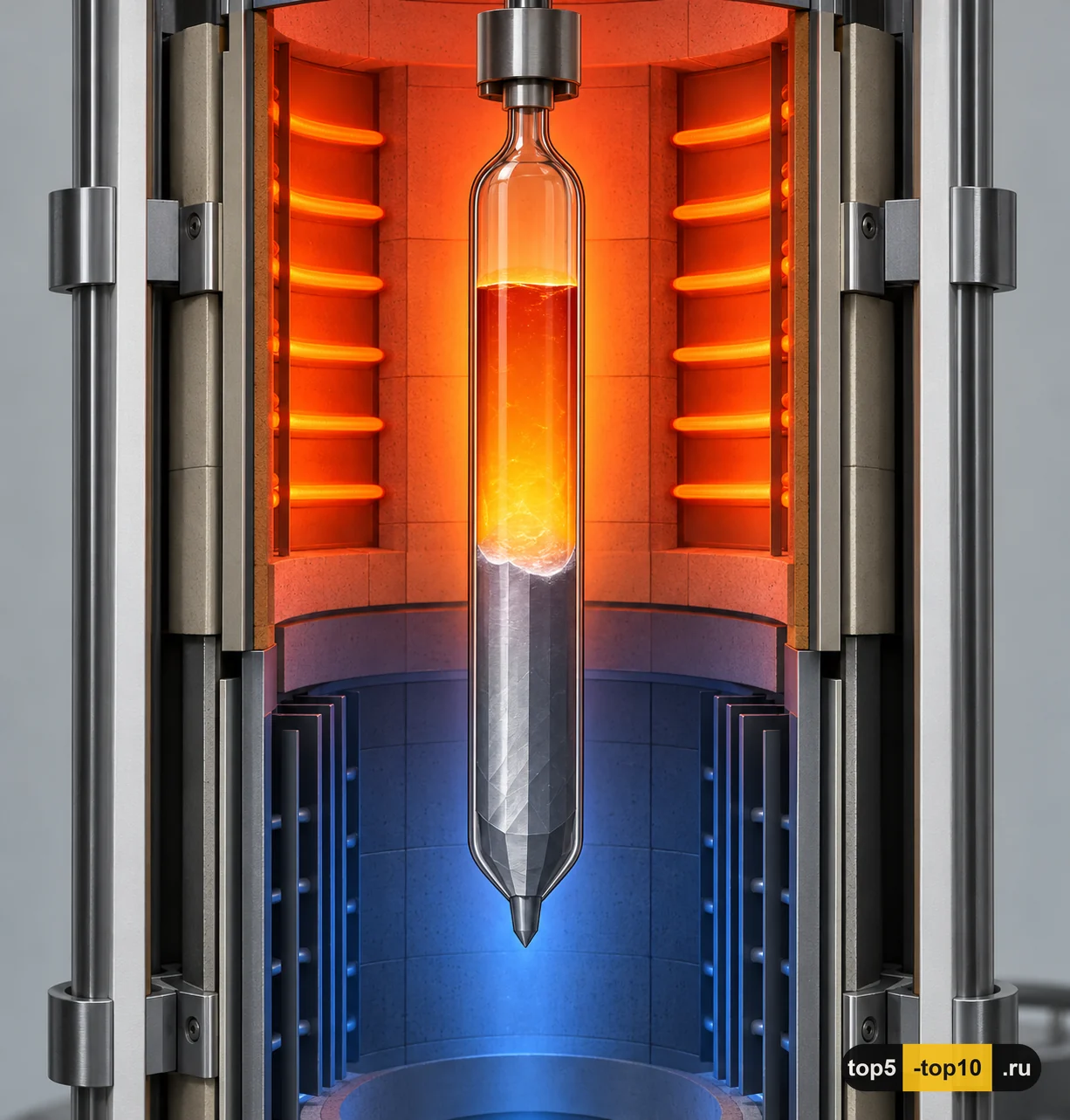

5. Метод Бриджмена
В методе Бриджмена исходные вещества помещают в герметичную ампулу, нагревают до расплава и медленно проводят через температурную зону. Кристаллизация начинается у затравки или на более холодном конце, а фронт затвердевания постепенно движется по образцу. Герметичность помогает удерживать летучие компоненты соединения, поэтому подход применяют для некоторых полупроводниковых кристаллов, в том числе соединений типа арсенидов. Геометрия ампулы ограничивает размер и форму слитка, а контакт со стенками может добавить дефекты. Метод уступает крупным кремниевым процессам по объёму производства, но остаётся понятным способом получить направленно затвердевший материал.

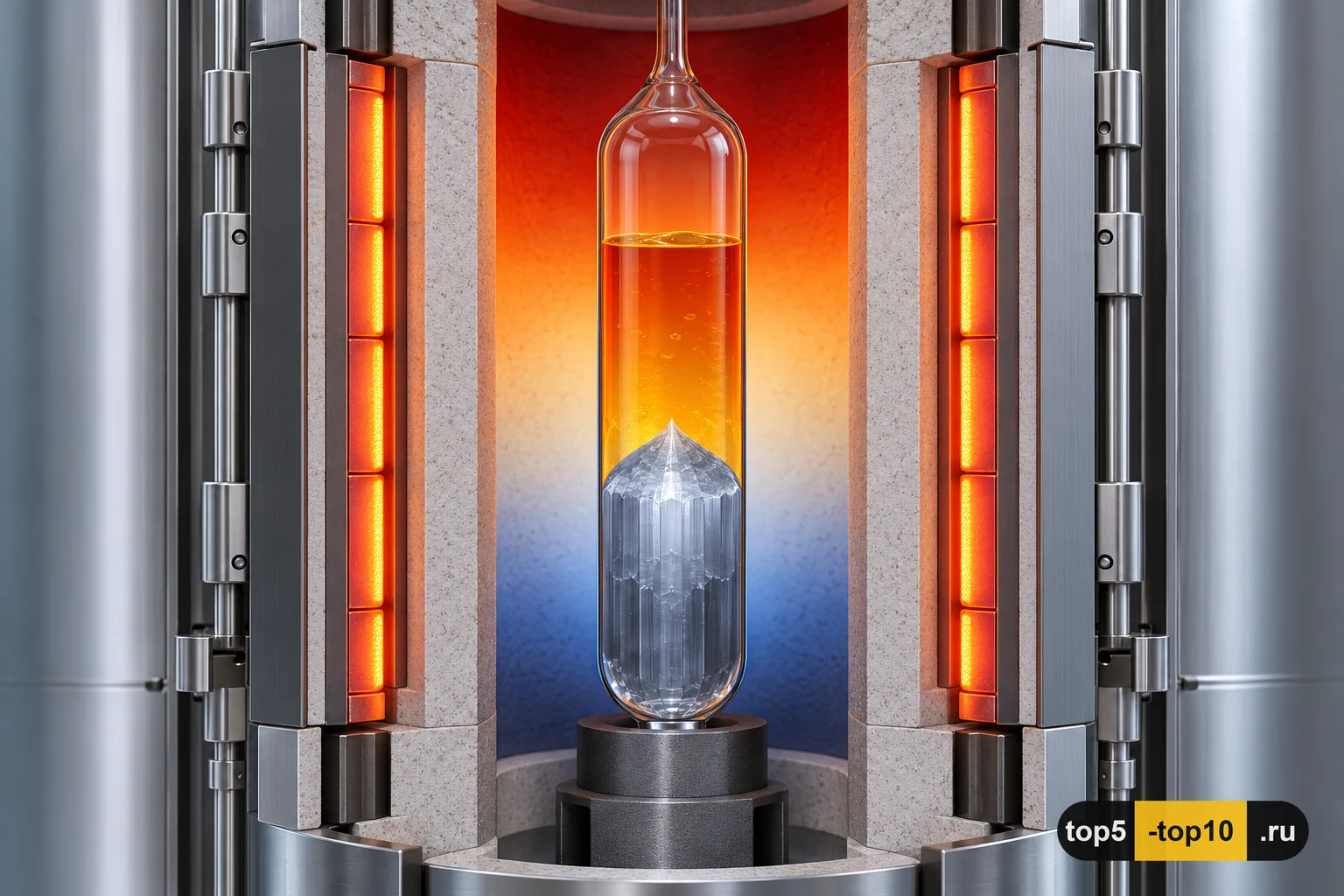

4. Вертикальное градиентное замораживание
Вертикальное градиентное замораживание, или VGF, создаёт управляемый перепад температуры вдоль вертикальной ёмкости. В отличие от классического перемещения ампулы в методе Бриджмена, температурное поле можно менять нагревателями, почти не двигая образец. Это снижает механические воздействия и позволяет получать монокристаллы полупроводниковых соединений, например арсенида галлия и фосфида индия. Метод полезен там, где важно вырастить материал с контролируемой ориентацией и составом, а устойчивый температурный градиент важнее рекордной скорости. VGF и Бриджмен похожи принципом направленной кристаллизации, однако отличаются тем, как именно движется граница между расплавом и твёрдым веществом.

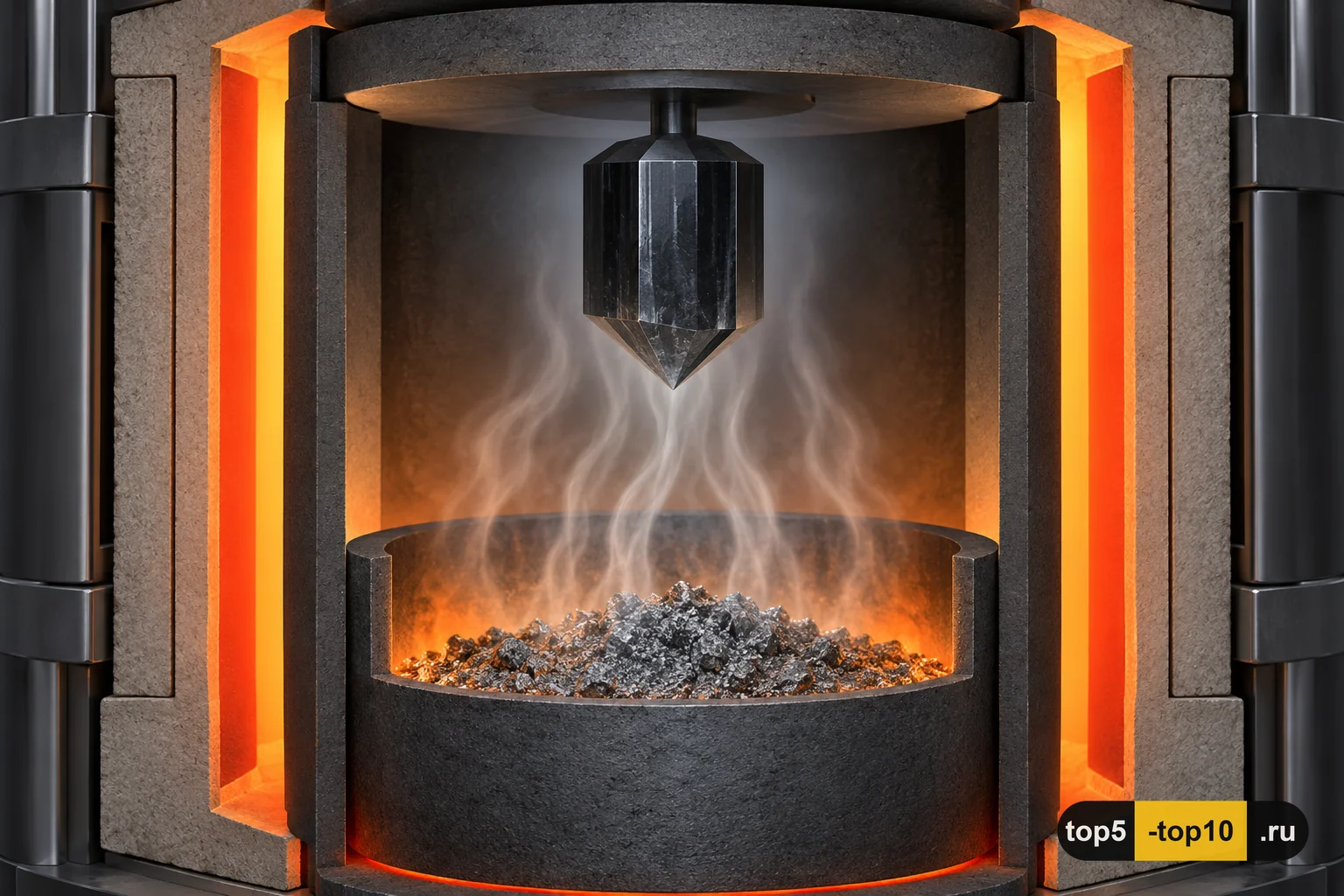

3. Физический перенос из паровой фазы
Карбид кремния трудно выращивать обычным затвердеванием расплава: при высокой температуре он склонен разлагаться. Поэтому исходный порошок нагревают в герметичной графитовой камере, а более холодная зона с затравкой принимает переносимое через пар вещество. Так постепенно наращивается кристалл SiC, из которого затем готовят пластины для силовой электроники. Такие компоненты выдерживают высокие напряжения и температуры и нужны, например, в преобразователях для электроприводов и энергетики. PVT не является универсальным способом для любой микросхемы: его сильная сторона – тугоплавкие материалы, для которых выращивание из стабильного расплава затруднено.

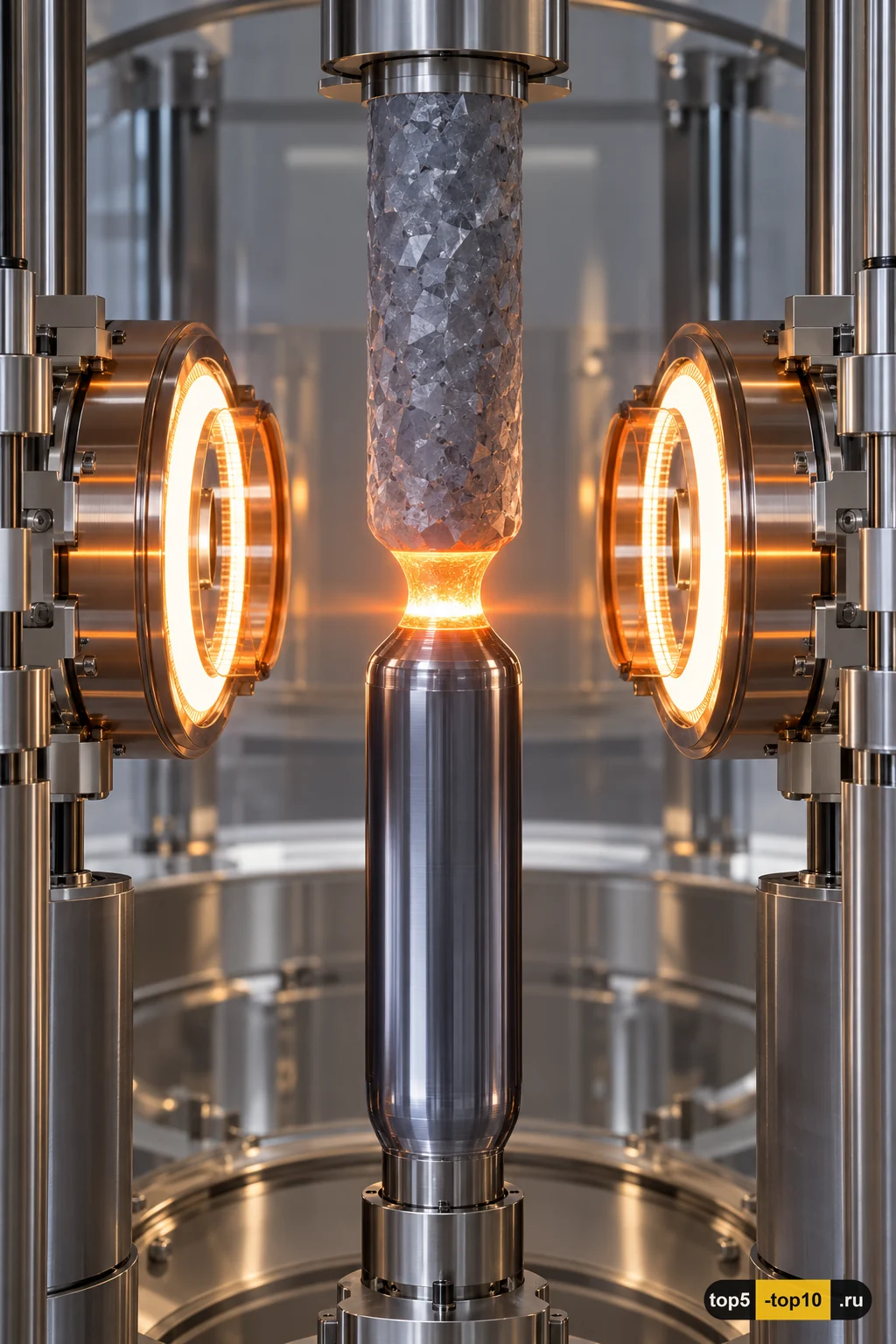

2. Метод плавающей зоны
При зонной плавке локальный нагреватель создаёт узкий расплавленный участок между исходным поликристаллическим стержнем и растущим монокристаллом. Зона медленно движется вдоль стержня; примеси предпочитают оставаться в расплаве и уносятся к его концу. Поскольку материал не касается тигля, можно получить очень чистый кремний. За это приходится платить размером: диаметр и масса слитка ограничены устойчивостью жидкой зоны. Метод особенно важен для задач, где электрическая чистота кремния критична, но крупные пластины массового производства чаще получают иначе.

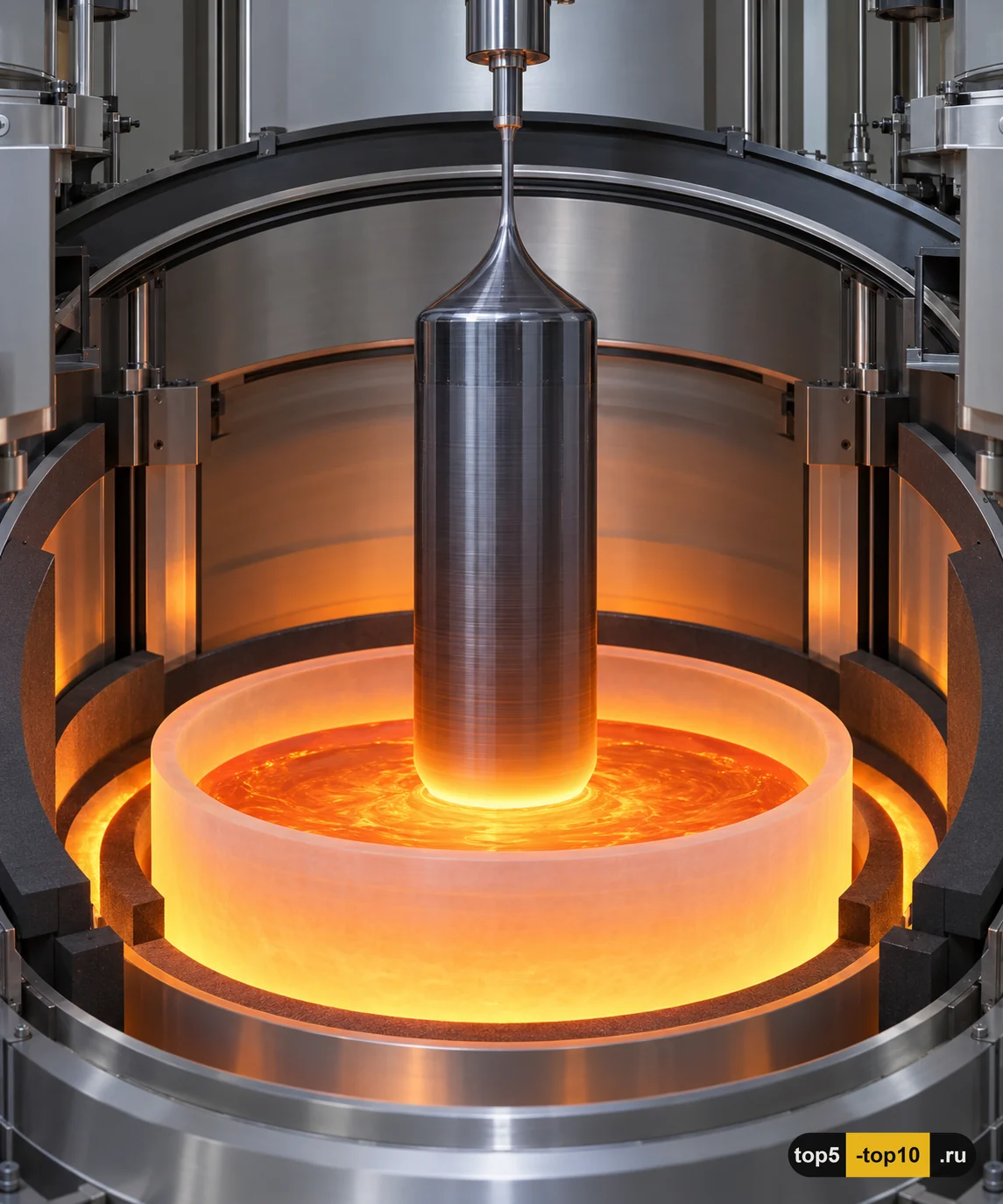

1. Метод Чохральского
В тигель загружают поликристаллический кремний, расплавляют его, опускают небольшую затравку и медленно вытягивают её вверх, вращая затравку и расплав. На затравке формируется длинный цилиндрический монокристалл – слиток, который затем режут на пластины. Добавление легирующих примесей позволяет задавать электрические свойства материала ещё во время роста. Контакт расплава с тиглем означает риск загрязнения, но метод позволяет получать большие слитки и хорошо масштабируется для индустрии кремниевых пластин. Именно сочетание размера, контроля и зрелой технологии делает Чохральского центральным методом для массовой электроники.
Пять процессов показывают, почему универсального рецепта для кристаллов нет: кремний можно вытягивать или очищать плавающей зоной, а соединения и тугоплавкий SiC требуют иных температурных профилей и фаз. Итоговая электроника зависит от того, насколько этот метод подходит конкретному материалу.
